深圳透明胶管简单陈述一下半导体的基本步骤吧,半导体封装技术被半导体行业视为关键技术的“最后一公里”,因为半体经过要层高计、晶圆制造,还要封装后才能检测。检测过后即可包装,而透明胶管专业为包装半导体而设计。

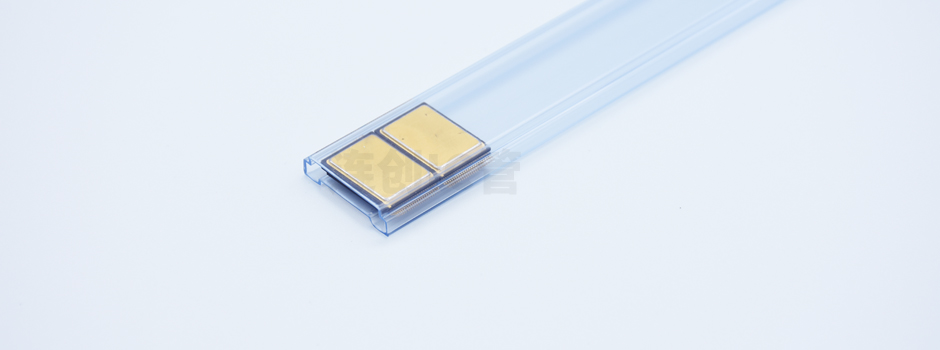

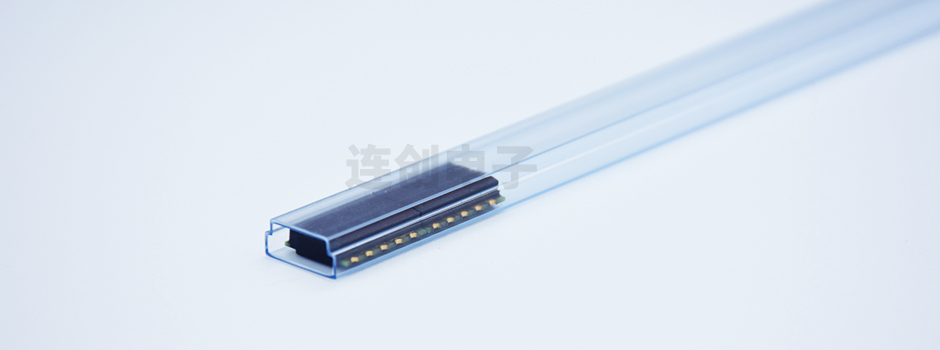

透明胶管根据客户提供的半导体外观图纸来进行设计包装管,寄半导体零件过来设计的话,包装尺寸准确度会大大提高,在打样后我们可以及早地对包装管进行测试,若发现小问题可尽早对具进行微修改。确保客户收到的样品与后续量产的包装管效果一致。透明胶管的透明度高,对于品检后的半导体,在装进包装管后,还可以方便品检员抽检,一目了然,客户的半导体品质得到更好的保障。
深圳透明胶管的研发人员忧客户之所忧,为客户定制出适合的管子,尺寸要求高,一次成形,免去客户的顾虑,打造出不卡料的透明胶管。
