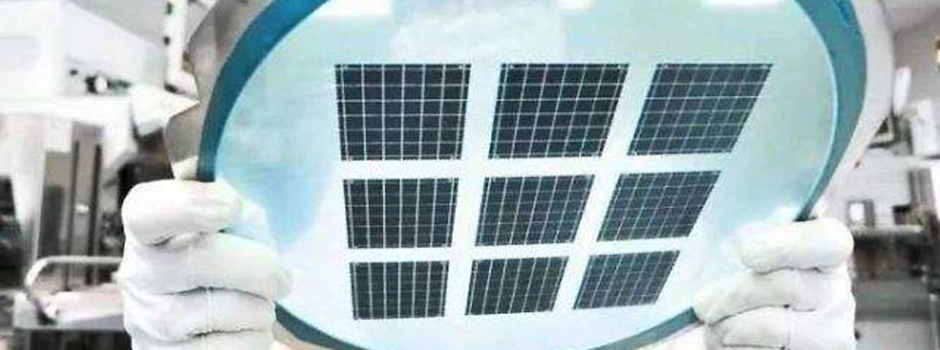

徐州透明方管厂家14年来研发近300款芯片的包装。且看芯片发展这个热门话题，芯片的研发中，先进的纳米级制程（从迈向7纳米生产到2纳米制程研发），微缩难度越来越大，接近原子物理极限，且生产成本也越来越高。那么要从哪些方面突破?封装也是关键，通过改变芯片的布局设计，异构整合由此诞生，2.5D封装及3D封装是一大发展方向。高密度及容量使芯片能保持细小的体积，也能有效地减少研发成本。

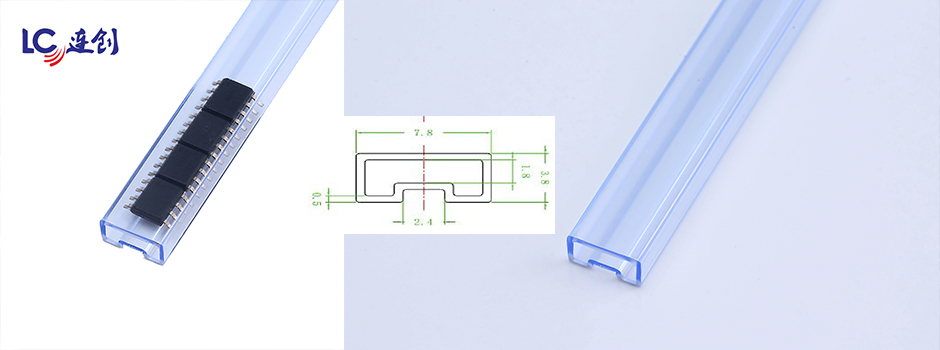

关于封装，还有很多内容因太多而没有透露出来，透明方管厂家先说到这里。芯片体积微小化是趋势，而我们定制的包装管中也有细小的芯片包装管！市场对于生产速度要求越来越高，我们的包装管是一种能适用于自动化的包装管材，可为任何封闭形式的芯片定制，使芯片能通过芯片的包装实现在自动化生产线上增产提速，帮助芯片厂家控制生产成本！可谓性价比挺高的一种包装材料。
连创透明方管厂家认为，过去的包装材料性能简单，但随着自动的到来，除了要保护好芯片外，能适应自动化流水线生产是大势所趋。我们的包装管就是一种这么的包装材料，在包装行业内赢得众多良好的口碑！订购元器件包装，快来连创定制吧！
本文标签：透明方管厂家、芯片包装管、元器件包装
